Подшипники для редукторов: особенности выбора

Подшипники в редукторе работают не просто как опоры валов. Они воспринимают радиальные и осевые нагрузки, обеспечивают точное положение зубчатых колес и должны сохранять работоспособность при постоянных изменениях скорости, температуры и нагрузки. Поэтому выбирать подшипник для редуктора только по диаметру вала или номеру старой детали неправильно.

При подборе необходимо учитывать тип передачи, нагрузку на вал, частоту вращения, направление осевых усилий, условия смазки, посадки, жесткость конструкции и допустимый ресурс. Для промышленных редукторов также имеет значение возможность компенсировать температурные деформации и небольшие перемещения вала.

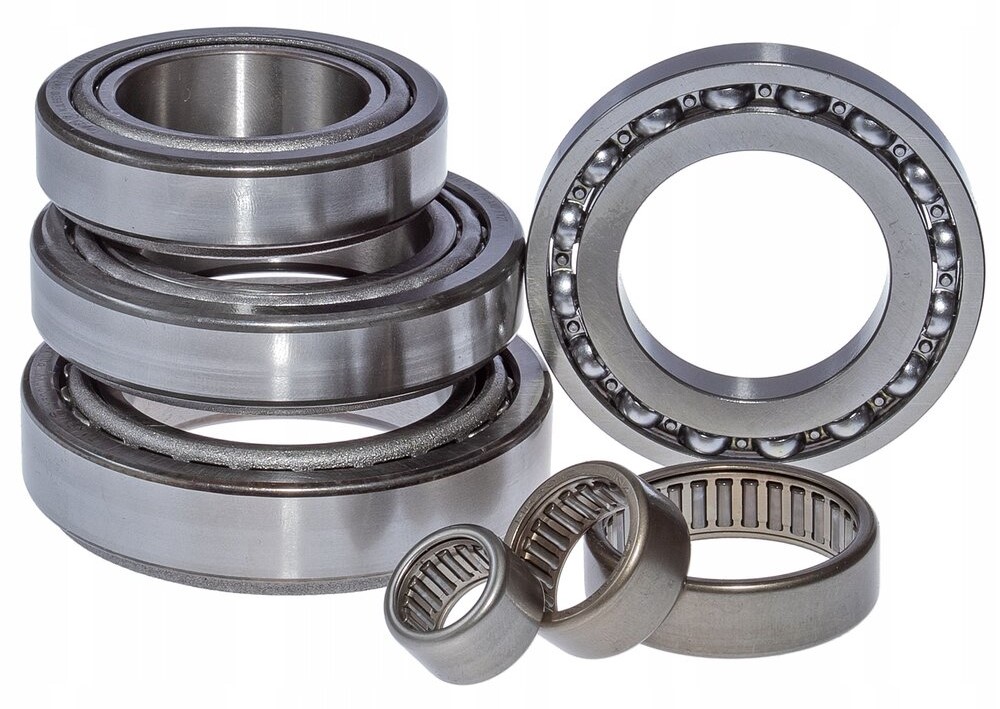

Какие подшипники используются в редукторах

Конструкция редуктора определяет, какой тип подшипника окажется оптимальным. На практике применяются несколько основных вариантов.

Радиальные шариковые подшипники подходят для относительно умеренных радиальных и осевых нагрузок. Их преимущество – небольшие потери на трение, компактность и хорошие скоростные характеристики.

Цилиндрические роликовые подшипники используют там, где требуется высокая радиальная грузоподъемность и жесткость. Роликовая конструкция позволяет выдерживать большие нагрузки при тех же установочных размерах. Некоторые исполнения способны воспринимать и определенную осевую нагрузку, однако ее допустимый уровень зависит от конструкции подшипника, скорости и смазки.

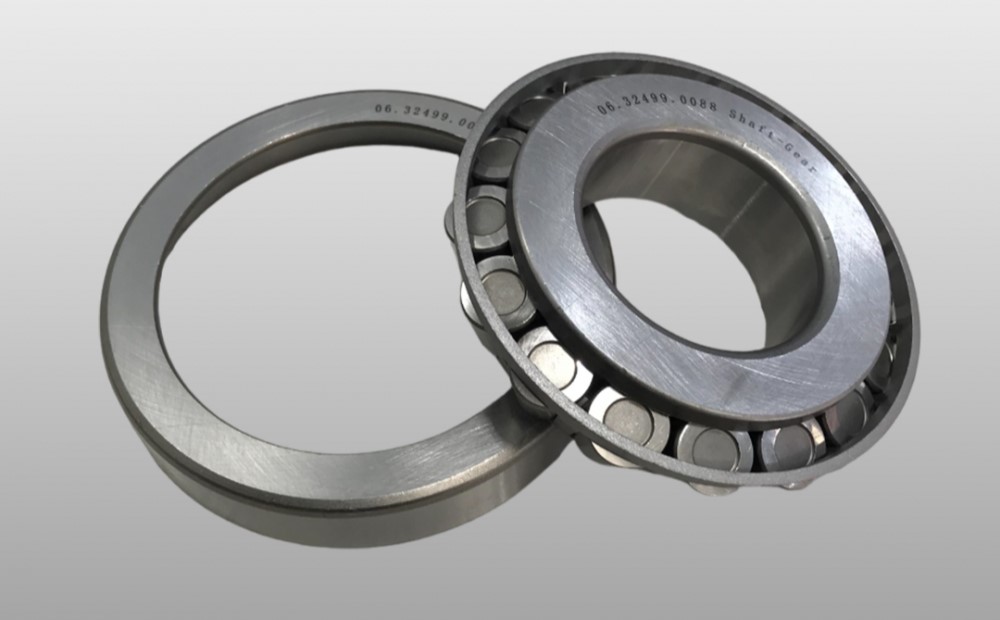

Конические роликовые подшипники особенно полезны при сочетании радиальной и значительной осевой нагрузки. Они часто применяются в узлах, где необходимо точно фиксировать положение вала.

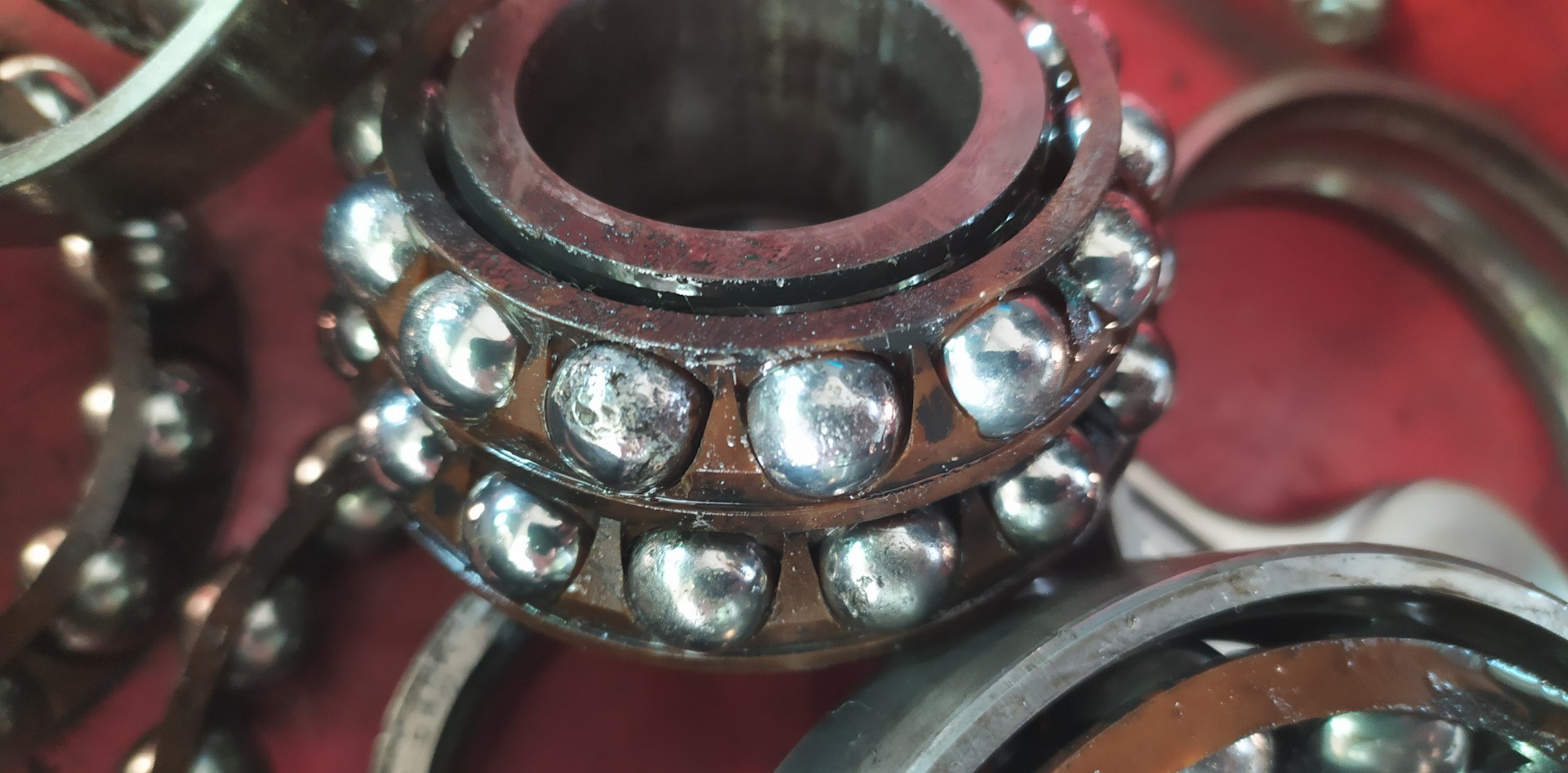

Радиально-упорные шариковые подшипники выбирают при повышенных скоростях и наличии осевой нагрузки. Они могут использоваться парами, когда требуется более жесткая фиксация вала.

Сферические роликовые подшипники применяют при больших радиальных нагрузках и в конструкциях, где существует риск небольшого перекоса между валом и корпусом.

Таким образом, универсального «подшипника для редуктора» не существует. Конкретный тип определяется расчетной схемой и условиями работы.

Что учитывать при выборе подшипника для редуктора

1. Радиальная и осевая нагрузка

Первым делом определяют силы, действующие на вал. Они зависят не только от мощности двигателя, но и от типа зубчатой передачи.

Прямозубые цилиндрические передачи в основном создают радиальную составляющую. Косозубые передачи дополнительно формируют осевое усилие. В конических и червячных передачах характер нагрузок также отличается от обычной цилиндрической пары.

Поэтому недостаточно знать мощность редуктора. Необходимо определить крутящий момент, силы в зацеплении и распределение нагрузки между опорами. Именно такой подход рекомендует использовать NSK при выборе подшипников для промышленных редукторов.

2. Частота вращения

Скорость вала непосредственно влияет на нагрев подшипника. Чем выше частота вращения, тем больше тепла может выделяться из-за трения.

Предельная скорость зависит не только от типоразмера. На нее влияют конструкция подшипника, сепаратор, нагрузка, смазка и условия отвода тепла. При приближении рабочего режима к предельной скорости особенно важно проверить расчетные данные производителя.

Для быстроходных редукторов поэтому нельзя автоматически заменять один типоразмер другим, даже если монтажные размеры совпадают.

3. Жесткость и точность позиционирования

Подшипник определяет положение вала относительно корпуса и других элементов передачи. Если опора чрезмерно деформируется под нагрузкой, изменяется положение зубчатых колес, что способно ухудшить зацепление и увеличить шум и износ.

Для высоких нагрузок и требований к жесткости часто рассматривают роликовые подшипники. В отдельных узлах применяют предварительный натяг радиально-упорных подшипников.

4. Посадки и внутренний зазор

Даже правильно рассчитанный подшипник может быстро выйти из строя из-за неправильной посадки.

При подборе проверяют:

• диаметр посадочного места на валу;
• посадку в корпусе;
• характер нагрузки и направление вращения колец;
• внутренний радиальный зазор;
• температурный режим;
• требования к осевому перемещению.

Для редуктора особенно важно правильно определить схему фиксации валов: одна опора может выполнять функцию фиксирующей, а другая — допускать необходимое температурное перемещение.

5. Смазка

В редукторах подшипники могут работать в масляной ванне, при разбрызгивании или циркуляционной подаче масла. В некоторых конструкциях используются пластичные смазки.

Выбранный подшипник должен соответствовать не только нагрузке и скорости, но и способу смазывания. Производители отдельно указывают предельные скорости для работы со смазкой и маслом, причем эти значения могут существенно различаться.

Важно и качество масла: его вязкость, чистота, устойчивость к температуре и совместимость с другими компонентами редуктора.

Подшипники для быстроходных и тяжелонагруженных редукторов

Для быстроходного редуктора основное внимание уделяют тепловому режиму, скорости вращения, сепаратору, точности изготовления и системе смазки. Нельзя ориентироваться исключительно на динамическую грузоподъемность.

В тяжелонагруженных редукторах, напротив, приоритетом становится способность выдерживать высокие радиальные и ударные нагрузки. Здесь роликовые конструкции часто оказываются предпочтительнее шариковых. При этом необходимо проверить минимальную нагрузку, расчетный ресурс и фактическое распределение усилий.

Для конкретного редуктора расчет обычно выполняют по каждому валу отдельно. Учитывают крутящий момент, силы в зацеплении, скорость, массу деталей, внешние нагрузки и геометрию самого узла.

Почему нельзя просто поставить подшипник с такими же размерами

Одинаковые размеры посадочного места еще не означают одинаковые эксплуатационные характеристики.

Два подшипника с одинаковыми диаметрами отверстия и наружного кольца могут различаться:

• грузоподъемностью;
• допустимой скоростью;
• внутренним зазором;
• конструкцией сепаратора;
• способностью воспринимать осевую нагрузку;
• требованиями к посадке;
• рабочей температурой;
• ресурсом.

Поэтому при замене оригинального подшипника необходимо сравнивать его полное обозначение и технические параметры, а не только размеры dxDxB.

Типичные ошибки при выборе

Одна из самых распространенных ошибок – подбор исключительно по диаметру вала. Вторая – игнорирование осевой нагрузки, особенно в редукторах с косозубыми передачами.

Также проблемы возникают при:

• использовании подшипника с неподходящим внутренним зазором;
• неправильной посадке;
• превышении допустимой скорости;
• недостаточном или избыточном количестве смазки;
• загрязнении масла;
• неправильной схеме фиксации вала;
• попытке заменить роликовый подшипник шариковым без перерасчета узла.

Отдельно следует учитывать температурный режим. При повышении скорости или нагрузки растет тепловыделение, а значит, меняются требования к смазке и отводу тепла.

Как правильно подобрать подшипник для редуктора

Практический алгоритм можно свести к нескольким шагам:

1. Определить тип редуктора и зубчатой передачи.
2. Рассчитать радиальные и осевые нагрузки на каждую опору.
3. Определить частоту вращения и режим работы.
4. Проверить доступное монтажное пространство.
5. Выбрать подходящий тип подшипника.
6. Рассчитать динамический и статический ресурс.
7. Определить посадки и внутренний зазор.
8. Проверить способ и параметры смазки.
9. Учесть температуру, загрязнение и возможные перекосы.
10. Сопоставить расчет с каталогом производителя.

Такой подход позволяет подобрать подшипник не просто «по номеру», а под реальные условия эксплуатации редуктора. Для сложных промышленных передач расчет особенно важен: неправильный выбор опоры способен привести к перегреву, шуму, повреждению зубчатых колес и внеплановой остановке оборудования.
