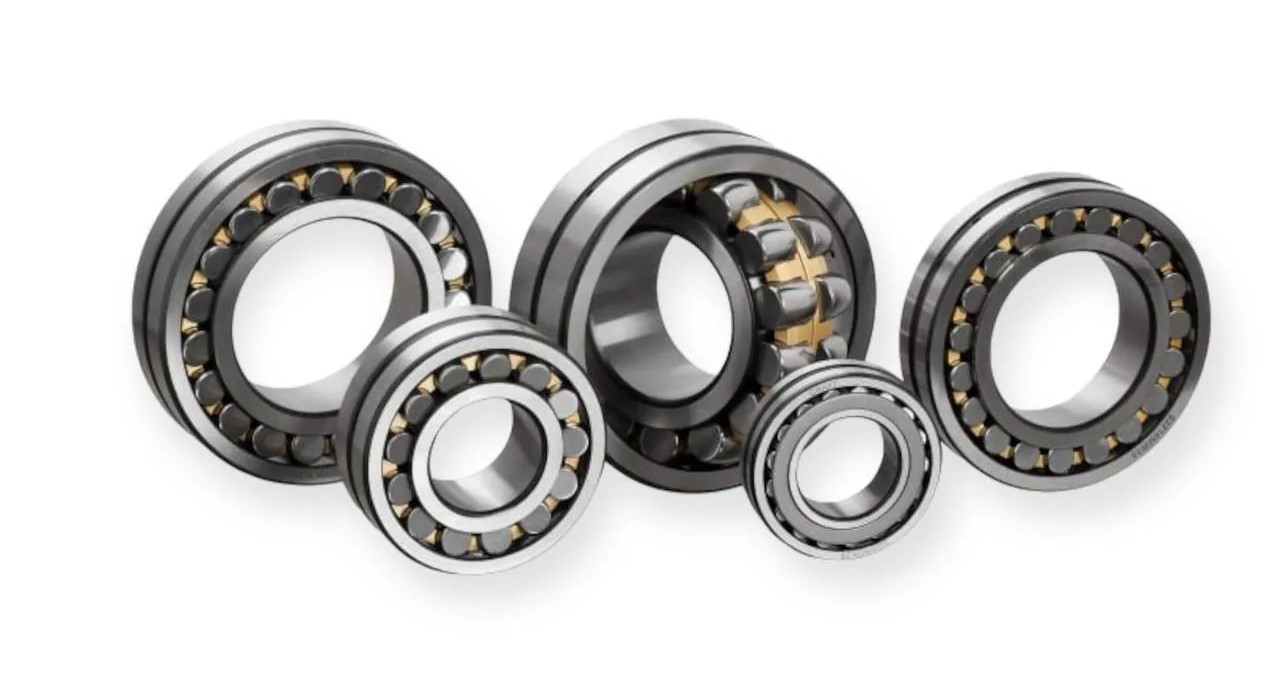

Сферические роликовые подшипники: особенности, преимущества и области применения

Сферические роликовые подшипники – это разновидность подшипников качения, предназначенная для работы в условиях высоких радиальных и осевых нагрузок. Их главная особенность заключается в способности компенсировать перекосы вала относительно корпуса, возникающие из-за деформаций, ошибок монтажа или особенностей работы оборудования.

Благодаря высокой надежности и устойчивости к тяжелым условиям эксплуатации сферические роликовые подшипники широко применяются в промышленном оборудовании, горнодобывающей технике, металлургии, энергетике и транспортных системах.

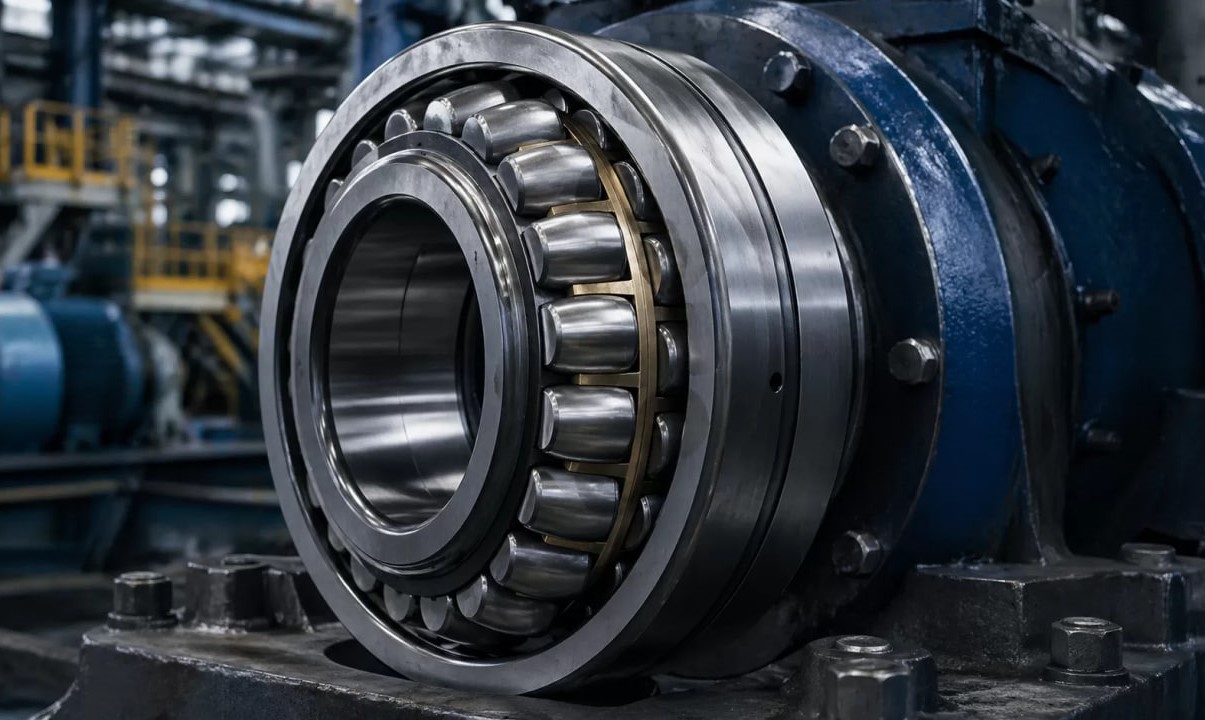

Конструкция сферических роликовых подшипников

Основу конструкции сферического роликового подшипника составляют два ряда симметричных роликов, расположенных между внутренним и наружным кольцами. Наружное кольцо имеет сферическую форму дорожки качения, что позволяет роликам автоматически занимать оптимальное положение при изменении угла наклона вала.

Основные элементы подшипника:

• внутреннее и наружное кольца;
• два ряда бочкообразных роликов;
• сепаратор для фиксации положения роликов;
• направляющее кольцо;
• уплотнительные элементы в некоторых моделях.

Именно сферическая форма роликов обеспечивает способность подшипника компенсировать несоосность и сохранять работоспособность даже при значительных нагрузках.

Принцип работы сферических роликовых подшипников

Во время работы ролики перемещаются по дорожкам качения, передавая нагрузку от вращающегося вала к корпусу механизма. Благодаря двум рядам роликов нагрузка распределяется равномерно, что снижает давление на отдельные элементы и уменьшает износ деталей.

Особенность конструкции позволяет подшипнику воспринимать одновременно:

• большие радиальные нагрузки;
• значительные осевые нагрузки в обоих направлениях;
• ударные и переменные нагрузки.

Способность к самоустановке делает такие подшипники особенно эффективными в механизмах, где невозможно полностью исключить деформации или отклонения при монтаже.

Преимущества сферических роликовых подшипников

• Сферические роликовые подшипники обладают рядом преимуществ, благодаря которым они востребованы в тяжелом машиностроении.
• Высокая грузоподъемность. Конструкция с двумя рядами роликов позволяет выдерживать большие нагрузки и работать в условиях интенсивной эксплуатации.
• Компенсация перекосов. Подшипник способен адаптироваться к небольшим отклонениям положения вала, снижая риск преждевременного выхода оборудования из строя.
• Надежность при ударных нагрузках. Прочная конструкция делает такие модели подходящими для механизмов, работающих с вибрациями и резкими изменениями нагрузки.
• Длительный срок службы. При правильной установке и своевременной смазке сферические роликовые подшипники обеспечивают продолжительную эксплуатацию оборудования.
• Универсальность применения. Они используются в различных отраслях и подходят для широкого диапазона рабочих условий.

Где применяются сферические роликовые подшипники

Благодаря своим характеристикам сферические роликовые подшипники устанавливаются в оборудовании, которое работает под высокой нагрузкой и в сложных условиях.

Основные области применения:

• карьерная и горнодобывающая техника;
• дробильные и сортировочные установки;
• металлургическое оборудование;
• конвейерные системы;
• промышленные редукторы;
• бумагоделательные машины;
• ветроэнергетические установки;
• сельскохозяйственная техника.

Особенно часто такие подшипники используются в крупных механизмах с длинными валами, где риск возникновения перекосов является высоким.

Как выбрать сферический роликовый подшипник

При подборе подходящей модели необходимо учитывать несколько параметров:

• размер и тип нагрузки;
• скорость вращения вала;
• рабочую температуру;
• условия эксплуатации;
• уровень вибраций;
• требования к точности установки.

Также важно правильно подобрать размеры подшипника: внутренний диаметр, наружный диаметр и ширину. Неправильный выбор может привести к повышенному износу, перегреву и снижению срока службы оборудования.

Для работы в загрязненной среде могут применяться модели с дополнительной защитой, а для высоких температур – специальные исполнения с термостойкими материалами и смазками.

Сферические роликовые подшипники являются надежным решением для оборудования, которое работает при больших нагрузках, вибрациях и возможных перекосах. Их конструкция обеспечивает высокую грузоподъемность, долговечность и стабильную работу даже в тяжелых производственных условиях.

Благодаря сочетанию прочности и способности компенсировать несоосность эти подшипники остаются одними из наиболее востребованных элементов в промышленном оборудовании и тяжелой технике.
