Что происходит с подшипником при неправильной посадке

Неправильная посадка подшипника нарушает расчетные условия его работы. Слишком большой натяг может уменьшить внутренний зазор, увеличить трение и вызвать перегрев. Слишком свободная посадка способна привести к смещению или проворачиванию кольца, износу сопряженных поверхностей и вибрации. В результате подшипник может выйти из строя значительно раньше расчетного срока.

Посадка – это характер сопряжения кольца подшипника с валом или корпусом. Ее выбирают с учетом размеров, допусков, направления и характера нагрузки, частоты вращения, температуры и конструкции узла. Поэтому нельзя назначить одну универсальную посадку для всех подшипников одинакового размера.

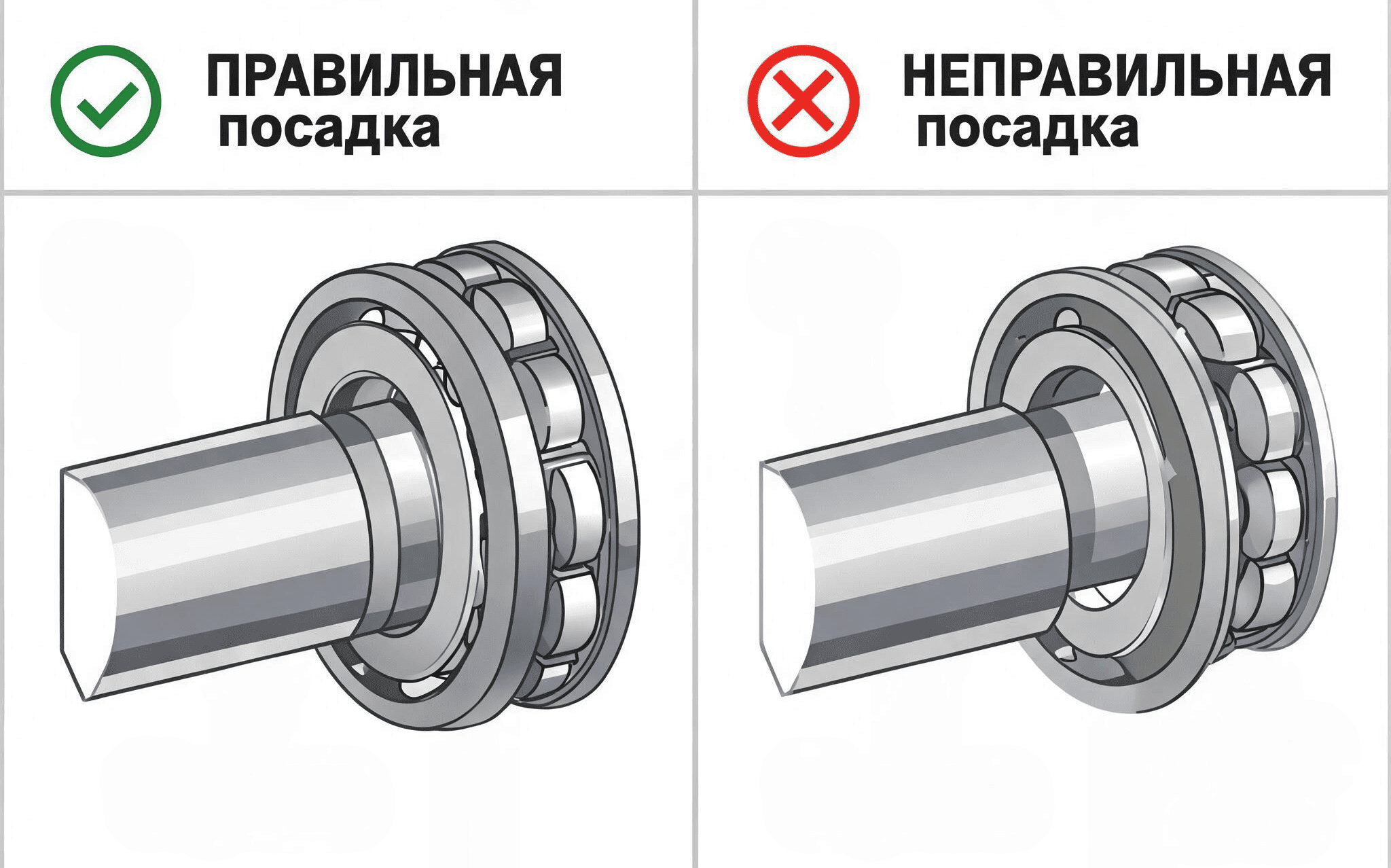

Что такое посадка подшипника

Посадка определяется соотношением фактических размеров сопрягаемых деталей до сборки. В зависимости от этого соотношения соединение может иметь зазор, натяг или переходный характер.

При посадке с зазором размер отверстия внутреннего кольца больше размера вала либо размер наружного кольца меньше размера отверстия корпуса. Такая посадка допускает свободную сборку, но подходит не для всех условий нагрузки.

При посадке с натягом вал больше отверстия внутреннего кольца либо наружный диаметр кольца больше отверстия корпуса. При сборке возникает упругая деформация сопрягаемых элементов, обеспечивающая более плотную фиксацию.

Переходная посадка в зависимости от фактических размеров может дать небольшой зазор или небольшой натяг.

Для подшипников важны не только номинальные диаметры, но и поля допусков, шероховатость и геометрическая точность посадочных поверхностей. Даже если номинальные размеры совпадают с чертежом, овальность, конусность или повреждение поверхности могут нарушить работу узла.

Чрезмерный натяг уменьшает внутренний зазор

Одна из наиболее распространенных проблем – слишком плотная посадка внутреннего кольца на валу или наружного кольца в корпусе.

При монтаже с натягом кольцо деформируется упруго. Если внутреннее кольцо плотно установлено на вал, его дорожка качения расширяется, а внутренний радиальный зазор уменьшается. При натяге наружного кольца в корпусе эффект может быть обратным по направлению деформации дорожки, но итоговый рабочий зазор также зависит от геометрии сопряжения и деформации деталей.

Если натяг чрезмерен, внутренний зазор может стать слишком малым. В определенных условиях он способен практически исчезнуть, что ухудшает условия качения и увеличивает нагрузку в контактах.

В результате возникают:

• повышенное трение;
• увеличение температуры;
• рост потребляемой мощности;
• ускоренное ухудшение смазки;
• повышение чувствительности к температурным изменениям;
• сокращение ресурса.

При этом влияние натяга зависит от типа и размера подшипника, толщины колец, материала вала и корпуса, внутреннего зазора и рабочего режима. Нельзя оценивать его только по ощущению плотности при сборке.

Слишком свободная посадка вызывает проворачивание кольца

Если посадка не обеспечивает достаточную фиксацию, кольцо может перемещаться относительно вала или корпуса. Это особенно опасно для кольца, которое должно быть надежно закреплено при действующей на него нагрузке.

В зависимости от режима работы возможны:

• микроперемещения кольца;
• проскальзывание или проворачивание на посадочной поверхности;
• износ вала или отверстия корпуса;
• образование металлической пыли;
• фреттинг-коррозия;
• потеря точности установки;
• усиление вибрации и шума.

Фреттинг-коррозия возникает при небольших повторяющихся относительных перемещениях контактирующих поверхностей. На посадочном месте могут появляться темные или рыжеватые продукты износа, а поверхность становится шероховатой и поврежденной.

Если кольцо начинает проворачиваться, простая повторная установка подшипника без проверки сопряженных деталей часто не решает проблему. Посадочная поверхность могла уже износиться, и новый подшипник в том же месте также окажется зафиксирован недостаточно надежно.

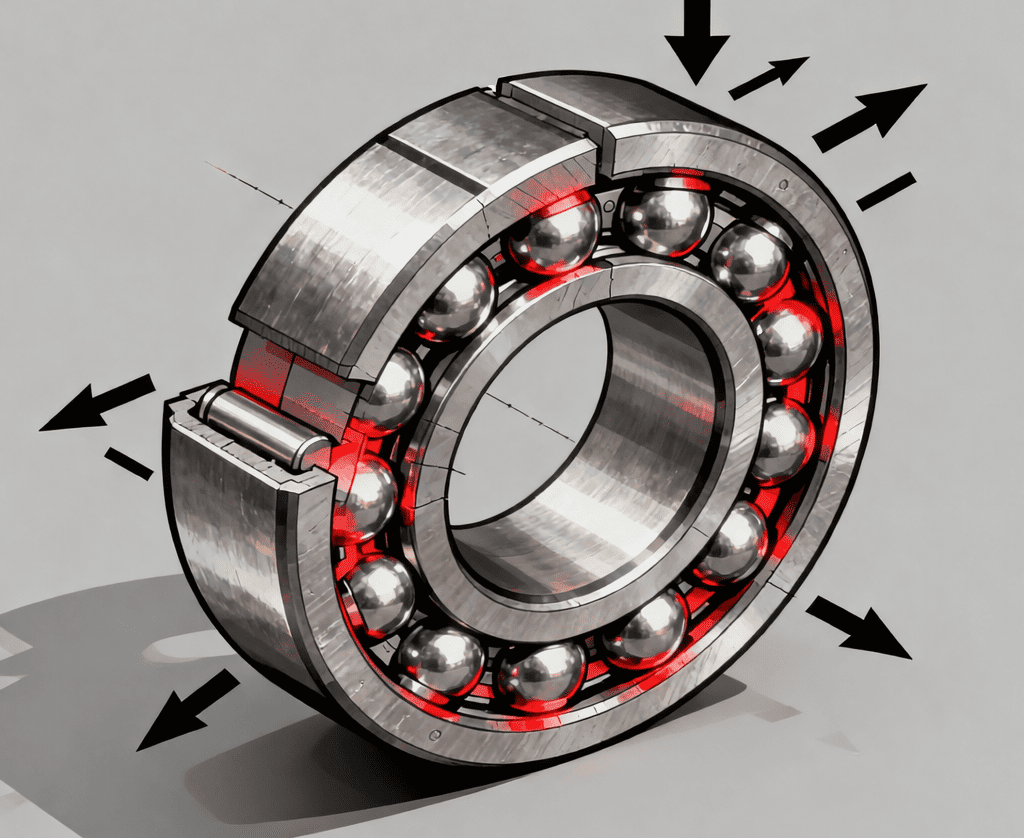

Неправильная посадка изменяет распределение нагрузки

Подшипник рассчитан на определенное распределение нагрузки между телами качения и дорожками. Неправильная посадка может изменить рабочий зазор, вызвать перекос колец или деформировать сопряженные элементы.

Если нагрузка распределяется не так, как предусмотрено конструкцией, отдельные тела качения могут воспринимать повышенные усилия. Это увеличивает контактные напряжения и может ускорить усталостное повреждение дорожек качения.

Дополнительные проблемы возникают, если неправильная посадка сочетается с несоосностью вала и корпуса. В таком случае нагрузка может распределяться по ширине роликов или по контактным зонам шариков неравномерно.

Следствия включают:

• локальный перегрев;
• ускоренный износ;
• появление характерных вибрационных составляющих;
• развитие усталостных повреждений;
• сокращение фактического ресурса.

Важно учитывать, что посадка – только один из факторов. Похожие повреждения могут возникать из-за перегрузки, загрязнения, неправильной смазки или монтажных дефектов, поэтому выводы делают по результатам комплексной диагностики.

Подшипник перегревается

Температура – один из основных параметров, на который влияет неправильная посадка. При чрезмерном натяге может уменьшиться рабочий зазор, возрастает трение и увеличивается тепловыделение. При свободной посадке проблема может быть связана с проскальзыванием кольца, повреждением поверхности и дополнительной вибрацией.

Нагрев особенно опасен тем, что запускает цепочку взаимосвязанных изменений. Температура влияет на размеры деталей и свойства смазки, а изменение размеров – на внутренний зазор и условия контакта. В результате первоначальная ошибка посадки может усугубляться по мере работы оборудования.

Нельзя считать любой нагрев признаком неправильной посадки: подшипник прогревается и в нормальном режиме. Значение имеют скорость роста температуры, установившийся уровень, нагрузка, частота вращения, тип смазки и рекомендации производителя.

Если после сборки температура быстро повышается и одновременно появляются шум или вибрация, необходимо проверить натяг, внутренний зазор, соосность и смазку.

Возникают шум и вибрация

Неправильная посадка может проявляться гулом, периодическим шумом, вибрацией и ухудшением плавности вращения.

При чрезмерном натяге причина может заключаться в уменьшении рабочего зазора и повышенном трении. При слишком свободной посадке кольцо способно смещаться или проворачиваться, создавая дополнительные колебания. Если посадка привела к деформации кольца или перекосу, меняются условия качения и распределение нагрузки.

Однако характер звука сам по себе не позволяет точно определить тип посадки. Аналогичные симптомы возникают при повреждении дорожек качения, недостатке смазки, загрязнении, дисбалансе, несоосности и неисправности других компонентов оборудования.

Для диагностики полезно сравнить вибрацию до и после ремонта, проверить посадочные размеры и осмотреть детали после демонтажа. При необходимости используют спектральный анализ вибрации и другие методы технической диагностики.

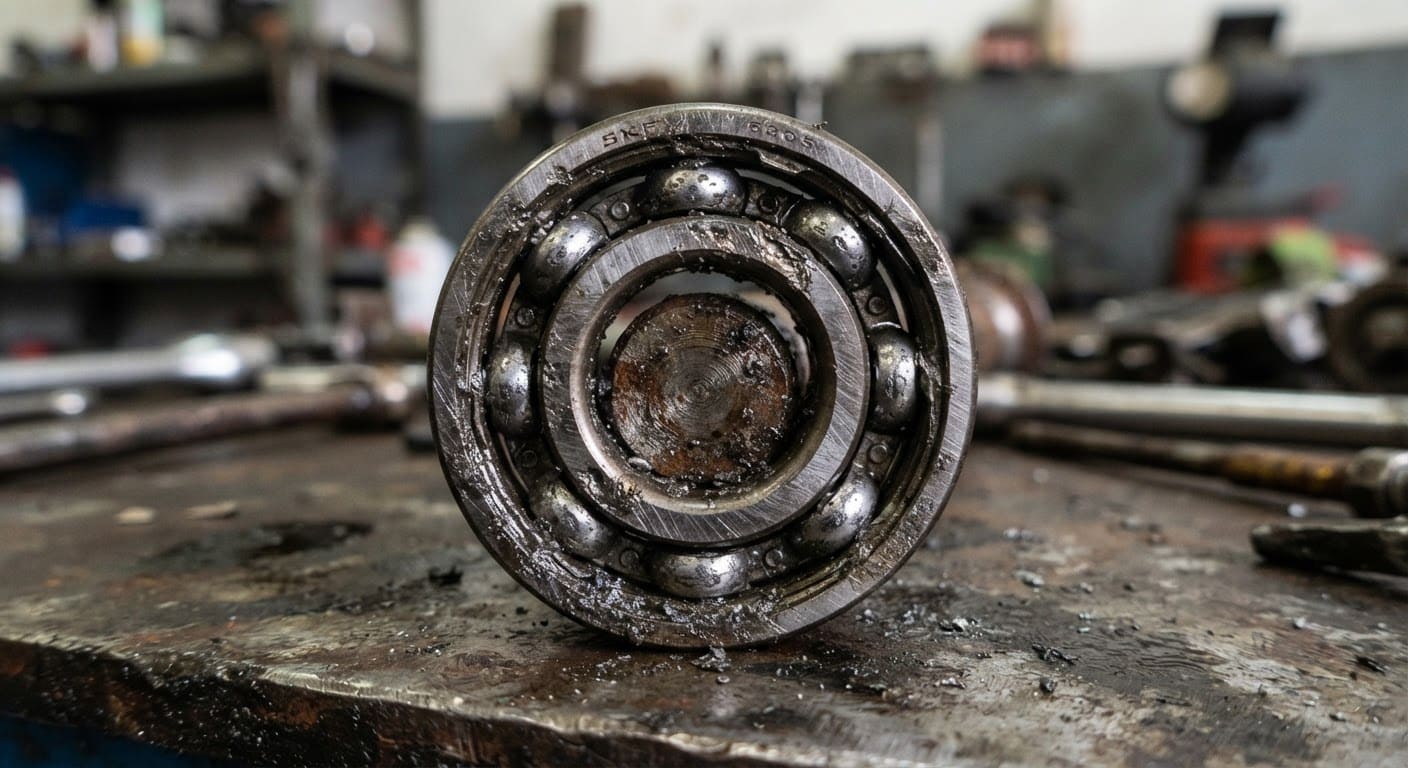

Ускоряется износ вала и корпуса

Неправильная посадка влияет не только на сам подшипник, но и на сопряженные детали.

При чрезмерном натяге возможно повреждение при монтаже, чрезмерная деформация колец или возникновение недопустимых напряжений. При слишком свободной посадке кольцо может перемещаться относительно вала или корпуса, постепенно разрушая посадочную поверхность.

После демонтажа иногда обнаруживаются:

• полированные участки на посадочном месте;
• задиры и борозды;
• продукты фреттинг-коррозии;
• изменение геометрии поверхности;
• следы проворачивания кольца;
• повреждения плечиков и элементов фиксации.

Если износ уже возник, установка нового подшипника без восстановления или оценки посадочного места может привести к повторному отказу. В зависимости от характера повреждения требуется измерение геометрии, ремонт или замена сопряженной детали.

Сокращается срок службы подшипника

Ресурс подшипника зависит от нагрузки, смазки, загрязнения, частоты вращения, температуры, точности монтажа и других факторов. Неправильная посадка способна ухудшить сразу несколько условий работы, поэтому срок службы может сократиться даже при использовании качественной детали.

Для шариковых и роликовых подшипников базовый расчетный ресурс при заданных условиях связан с динамической грузоподъемностью и эквивалентной динамической нагрузкой. Но расчетная модель не компенсирует ошибки монтажа: если фактический внутренний зазор, распределение нагрузки или смазывание отличаются от принятых условий, реальный ресурс может оказаться ниже расчетного.

Поэтому подбор посадки – не формальная операция по таблице допусков. Он должен учитывать реальную конструкцию узла, нагрузку на каждое кольцо, температурный режим и требования к надежности.

Таблица: последствия неправильной посадки подшипника

Точные допустимые значения посадок определяют по стандартам, технической документации и рекомендациям изготовителя для конкретного типа и размера подшипника.

Как правильно выбрать посадку подшипника

При выборе необходимо учитывать сразу несколько факторов.

Характер нагрузки на кольца. Важно определить, вращается ли направление нагрузки относительно кольца или остается постоянным. Если нагрузка вращается относительно кольца, обычно требуется более надежная фиксация, чтобы избежать его перемещения по посадочной поверхности. Конкретное решение зависит от конструкции и режима работы.

Также учитывают величину нагрузки, ее переменность и наличие ударных составляющих. Чем тяжелее режим, тем важнее правильно оценить фиксацию колец и состояние сопряжений.

Тип подшипника и конструкция узла. Посадка зависит от конструкции подшипника, размеров колец, внутреннего зазора и способа фиксации. Для радиальных шариковых, цилиндрических роликовых, конических и сферических роликовых подшипников требования могут различаться.

Учитывают и особенности узла: жесткость корпуса, длину вала, расположение опор, наличие регулируемых элементов и требования к осевому перемещению.

Температурный режим. При нагреве вал, внутреннее кольцо, наружное кольцо и корпус изменяют размеры. Если материалы и температуры различаются, рабочий натяг может изменяться. Поэтому посадку необходимо выбирать с учетом не только условий холодной сборки, но и ожидаемого режима работы.

Внутренний зазор. Если предусмотрен натяг, следует учитывать его влияние на внутренний зазор. Иногда для компенсации ожидаемого уменьшения зазора требуется специальное исполнение подшипника, но выбирать увеличенный зазор автоматически нельзя. Решение принимают на основании расчета и рекомендаций производителя.

Требования к монтажу и обслуживанию. Слишком плотная посадка может усложнить демонтаж и повысить риск повреждения при ремонте. Слишком свободная – не обеспечить необходимую фиксацию. Важно заранее предусмотреть подходящие способы установки и снятия, а также доступность узла для обслуживания.

Как проверить посадку перед установкой

До монтажа необходимо очистить вал и корпус, осмотреть поверхности и измерить фактические размеры. Проверку выполняют подходящим измерительным инструментом, а результаты сопоставляют с заданными допусками.

Последовательность проверки:

1. Сверить обозначение и размеры подшипника с документацией.
2. Проверить диаметр вала и отверстия корпуса в предусмотренных сечениях.
3. Оценить овальность, конусность и другие отклонения геометрии.
4. Осмотреть плечики, фаски и элементы осевой фиксации.
5. Уточнить требуемый характер посадки для каждого кольца.
6. Проверить влияние посадки на внутренний зазор.
7. Подготовить подходящий инструмент для монтажа.
8. После сборки проконтролировать вращение, шум, вибрацию и температуру.

Если обнаружены следы проворачивания старого кольца, износ или деформация посадочного места, нельзя просто устанавливать новый подшипник без дополнительной оценки. Необходимо установить, сохраняются ли требуемые размеры и способна ли сопряженная деталь обеспечить надежную фиксацию.

ПОДБЕРЕМ ПОДШИПНИК
ПОД ВАШУ ЗАДАЧУ

Наш специалист поможет подобрать подходящую
модель или его аналог, подскажет по цене и срокам

Вы даете согласие на обработку персональных данных в соответствии с Политикой обработки персональных данных

Отправить

Что делать, если подшипник уже установлен неправильно

Если после сборки появились перегрев, необычный шум, вибрация или признаки смещения кольца, сначала безопасно остановите оборудование, если симптомы указывают на возможное повреждение.

Дальнейшие действия зависят от причины:

• при чрезмерном натяге проверяют фактические размеры, зазор и соответствие выбранного исполнения;
• при свободной посадке измеряют вал или корпус и оценивают состояние поверхности;
• при перекосе проверяют соосность опор и геометрию посадочных мест;
• при повреждении подшипника оценивают необходимость его замены;
• при износе сопряженных деталей определяют возможность восстановления или замены.

Нельзя устранять неправильную посадку ударами, случайным шлифованием или произвольным изменением размеров. Любой ремонт посадочной поверхности должен обеспечивать требуемую геометрию, точность и надежность соединения.

Неправильная посадка меняет условия работы подшипника: может уменьшить внутренний зазор, вызвать проворачивание кольца, нарушить распределение нагрузки и привести к перегреву, вибрации и ускоренному износу. В тяжелых условиях это существенно сокращает ресурс узла.

Чтобы избежать таких последствий, нужно контролировать фактические размеры и геометрию посадочных поверхностей, учитывать нагрузку, температуру и конструкцию подшипника. При появлении симптомов неправильной посадки важно найти первопричину, а не ограничиваться заменой детали.
