Зачем нужны дуплексные подшипники

Дуплексные подшипники – это комплект из двух одинаковых подшипников качения, которые устанавливаются совместно для повышения жесткости узла, увеличения точности вращения и восприятия комбинированных нагрузок. Такая схема применяется в механизмах, где одного подшипника недостаточно для обеспечения требуемой надежности: в станках, шпинделях, редукторах, насосах и высокоточных приводах.

Главная особенность дуплексной установки заключается в том, что два подшипника работают как единый узел. За счет правильного подбора, ориентации и регулировки они обеспечивают более высокую грузоподъемность, снижение осевых перемещений и стабильную работу оборудования даже при значительных нагрузках.

Что такое дуплексные подшипники

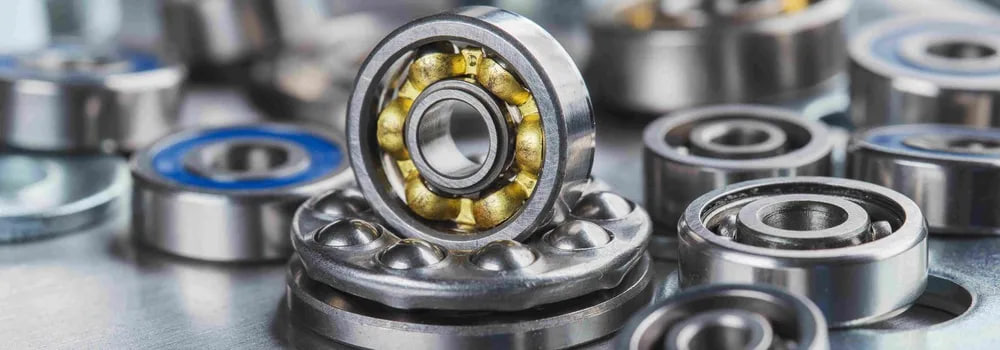

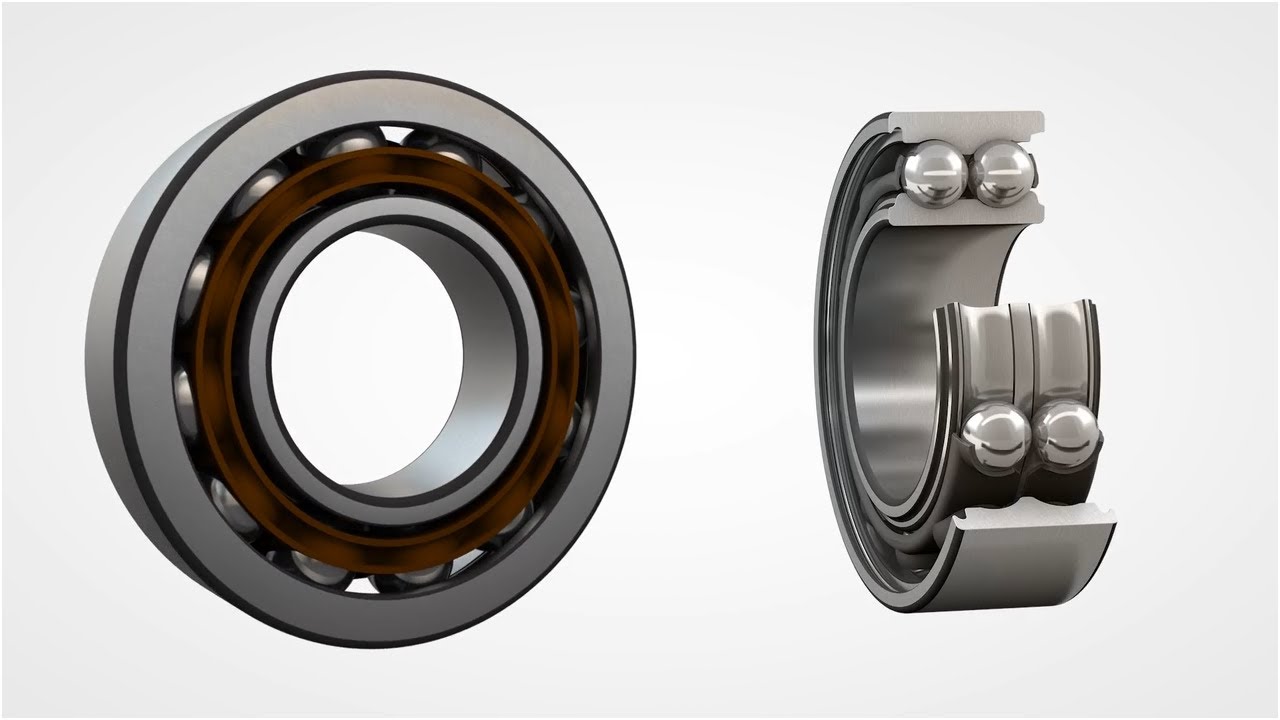

Дуплексные подшипники представляют собой пару подшипников, изготовленных с учетом совместной работы. Чаще всего в таких комплектах используются радиально-упорные шариковые подшипники, которые способны воспринимать не только радиальные, но и осевые нагрузки.

В отличие от обычной установки двух отдельных подшипников, дуплексная пара имеет согласованные характеристики:

• одинаковые размеры;
• близкие значения точности изготовления;
• подобранный внутренний зазор;
• одинаковые параметры жесткости.

Это позволяет добиться предсказуемого поведения узла и повысить надежность механизма.

Для чего используются дуплексные подшипники

Основная задача дуплексной установки – обеспечить работу оборудования в условиях повышенных требований к точности и нагрузкам.

Такие подшипники применяются, когда необходимо:

• воспринимать большие осевые нагрузки;
• повысить жесткость вращающегося узла;
• уменьшить люфт вала;
• обеспечить высокую точность позиционирования;
• увеличить ресурс оборудования.

Особенно востребованы дуплексные комплекты в механизмах с высокими скоростями вращения, где даже небольшие отклонения могут привести к вибрациям и ускоренному износу.

Варианты установки дуплексных подшипников

Существует несколько основных схем монтажа пары подшипников.

Схема «спина к спине» (DB)

При такой установке широкие стороны наружных колец направлены наружу, а узкие – друг к другу.

Преимущества схемы:

• высокая жесткость узла;
• хорошее восприятие опрокидывающих моментов;
• устойчивость при комбинированных нагрузках.

Этот вариант часто используется в шпинделях станков и точных приводах.

Схема «лицом к лицу» (DF)

В этом случае широкие стороны наружных колец направлены навстречу друг другу.

Особенности:

• возможность компенсации небольших перекосов;
• меньшая жесткость по сравнению со схемой DB;
• хорошая работа при осевых нагрузках в двух направлениях.

Такая установка применяется в механизмах, где возможны температурные расширения или небольшие деформации корпуса.

Тандемная установка (DT)

При тандемной схеме оба подшипника расположены в одном направлении.

Главное преимущество: увеличение способности воспринимать осевую нагрузку в одном направлении. Такие комплекты используются в узлах с повышенной односторонней нагрузкой.

Какие подшипники чаще всего используются в дуплексных комплектах

Наиболее распространенный вариант – радиально-упорные шариковые подшипники.

Они обладают необходимыми характеристиками:

• высокой скоростью вращения;
• точностью работы;
• способностью воспринимать осевые нагрузки;
• хорошей жесткостью.

Также могут использоваться, роликовые конические подшипники, цилиндрические роликовые подшипники и специальные прецизионные модели. Выбор зависит от конструкции оборудования и условий эксплуатации.

Преимущества дуплексных подшипников

Использование согласованной пары подшипников дает несколько важных преимуществ:

• Повышенная жесткость. Два подшипника обеспечивают более надежную фиксацию вала и уменьшают вероятность его смещения.
• Увеличенная нагрузочная способность. Дуплексный узел способен выдерживать более высокие радиальные и осевые нагрузки по сравнению с одиночным подшипником.
• Высокая точность вращения. Минимизация люфтов позволяет использовать такие решения в оборудовании с высокими требованиями к точности.
• Увеличенный срок службы. При правильном подборе и монтаже нагрузка распределяется более равномерно, что снижает износ деталей.

Где применяются дуплексные подшипники

Наиболее распространенные области применения:

• металлорежущие станки;
• высокоскоростные шпиндели;
• промышленное оборудование;
• насосные агрегаты;
• компрессоры;
• роботизированные системы;
• авиационная техника;
• измерительное оборудование.

Особенно важны дуплексные подшипники в станкостроении, где точность вращения напрямую влияет на качество обработки деталей.

Особенности монтажа дуплексных подшипников

Правильная установка является критически важной.

При монтаже необходимо учитывать:

• направление установки пары;
• точность посадочных мест;
• величину предварительного натяга;
• качество смазки;
• чистоту деталей.

Ошибки при сборке могут привести к перегреву, увеличению шума, ускоренному износу и разрушению дорожек качения.

Для высокоточных узлов рекомендуется выполнять монтаж с использованием специального оборудования и контролем параметров.

Чем дуплексные подшипники отличаются от обычных

Основное отличие заключается в согласованной работе двух подшипников.

Обычная установка двух отдельных изделий не всегда обеспечивает необходимые характеристики, так как между ними могут быть различия в точности, зазорах и жесткости.

Дуплексные комплекты изначально рассчитаны на совместную эксплуатацию, что делает их более надежным решением для ответственных механизмов.
