Как проверить подшипник перед установкой: пошаговая инструкция

Проверка подшипника перед установкой помогает выявить повреждения, загрязнения, несоответствие маркировки и другие проблемы, которые могут привести к преждевременному отказу узла. Даже новый подшипник может быть поврежден при транспортировке или хранении, а деталь после длительного складского хранения требует оценки состояния упаковки и защиты от коррозии.

Входной контроль не заменяет проверку посадочных мест и правильности монтажа. Его задача – убедиться, что подшипник соответствует требованиям оборудования, не имеет видимых дефектов и готов к установке в предусмотренных условиях эксплуатации.

Проверка маркировки и соответствия техническим требованиям

Первый этап – убедиться, что получен именно тот подшипник, который предусмотрен конструкторской документацией или руководством по ремонту оборудования.

Сверьте обозначение на упаковке и на самом подшипнике, если оно нанесено. Проверьте производителя, серию, размер и дополнительные обозначения. Суффиксы могут указывать на тип уплотнений, внутренний зазор, исполнение сепаратора, класс точности, смазку или другие характеристики. Их значение необходимо уточнять по каталогу конкретного производителя: одинаковые или похожие обозначения не всегда имеют идентичное значение у разных изготовителей.

Особое внимание уделите параметрам, которые влияют на работу узла:

• типу подшипника и конструкции;
• внутреннему и наружному диаметрам, ширине;
• внутреннему радиальному зазору;
• классу точности, если он задан требованиями оборудования;
• наличию уплотнений или защитных шайб;
• допустимой частоте вращения;
• грузоподъемности и предусмотренному режиму нагрузки;
• типу заводской смазки, если подшипник поставляется смазанным.

Не стоит считать подшипники взаимозаменяемыми только потому, что у них совпадают основные размеры. Детали с одинаковыми диаметрами могут различаться по грузоподъемности, зазору, допустимой скорости, уплотнениям и другим характеристикам.

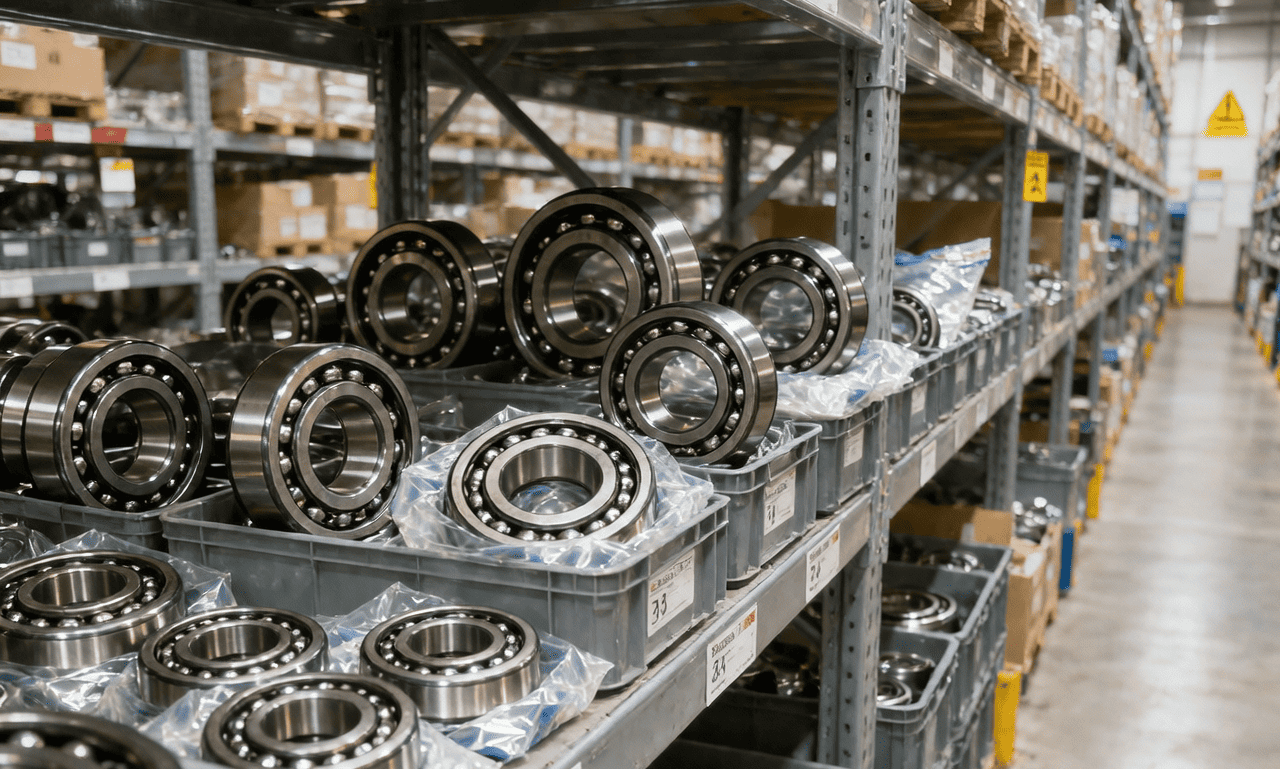

Осмотр упаковки и условий хранения

До вскрытия упаковки оцените ее состояние. Поврежденная, промокшая или загрязненная упаковка не означает автоматически, что подшипник непригоден, но требует более внимательного осмотра.

Необходимо проверить, нет ли:

• следов влаги или конденсата;
• разрывов, проколов и других повреждений упаковки;
• загрязнений, проникших внутрь;
• признаков коррозии на доступных для осмотра поверхностях;
• следов неправильного хранения или механических ударов.

Подшипники следует хранить в сухом чистом помещении, защищенном от резких температурных колебаний, агрессивных паров и вибрации. Если холодную упаковку внесли в теплое помещение, ее не всегда следует сразу открывать: на холодных поверхностях может образоваться конденсат. Порядок выдержки перед распаковкой зависит от условий хранения и рекомендаций производителя.

Открывать упаковку нужно непосредственно перед установкой, насколько это возможно. Это снижает риск попадания пыли, влаги и абразивных частиц.

Осмотр поверхности подшипника

Внешний осмотр проводят при достаточном освещении. При необходимости используют лупу или оптический инструмент, не касаясь рабочих поверхностей грязными руками или металлическими предметами.

Обратите внимание на следующие признаки:

• ржавчину и пятна коррозии;
• царапины, вмятины и задиры;
• сколы и другие механические повреждения;
• следы ударов на кольцах;
• деформацию защитных шайб или уплотнений;
• загрязнение дорожек качения;
• повреждение резьбы, канавок или элементов фиксации, если они предусмотрены конструкцией.

Особенно важно проверить рабочие поверхности дорожек качения и тела качения, если они доступны для осмотра. Даже небольшие повреждения могут стать источником вибрации и шума при работе.

При этом не следует разбирать закрытый подшипник только ради визуального осмотра. Снятие защитных шайб или уплотнений без соответствующей необходимости может повредить деталь и нарушить чистоту заводской смазки.

Проверка плавности вращения

Для подшипников, конструкция которых позволяет выполнить такую проверку, осторожно проверните кольцо вручную. Движение должно соответствовать типу, размеру и исполнению детали.

Обратите внимание на:

• заедания и остановки;
• металлический скрежет;
• отчетливые щелчки;
• ощущение шероховатости;
• неравномерное сопротивление вращению, не объясняемое конструкцией или смазкой.

Не следует оценивать качество подшипника исключительно по тому, насколько свободно он вращается. Закрытые подшипники с контактными уплотнениями могут иметь заметное сопротивление из-за трения уплотнений. Подшипники с пластичной смазкой также могут вращаться иначе, чем открытые детали без смазки.

Кроме того, легкое вращение не гарантирует отсутствия внутренних дефектов. Микроповреждения дорожек качения, отклонения геометрии и некоторые дефекты материалов могут не обнаруживаться при ручной проверке.

Если обнаружены выраженные заедания, скрежет или отчетливая неравномерность, деталь необходимо изолировать до выяснения причины. Не пытайтесь устранить подозрительные звуки промывкой или дополнительным смазыванием без понимания конструкции и состояния подшипника.

Проверка внутреннего зазора и люфта, если это предусмотрено

Внутренний зазор – это величина относительного перемещения колец подшипника в определенном направлении до контакта тел качения с противоположными участками дорожек. Он влияет на работу узла, нагрев и распределение нагрузки.

В зависимости от конструкции подшипник может иметь нормальный, уменьшенный или увеличенный зазор. Например, обозначение C3 обычно указывает на увеличенный по сравнению с нормальным диапазон внутреннего радиального зазора для соответствующего типа и размерной группы.

Важно понимать, что зазор не оценивают по принципу «чем меньше, тем лучше» или «чем больше, тем безопаснее». Его выбирают с учетом посадок, температуры, нагрузки и конструкции узла.

Если требуется точная проверка, используют предусмотренную для данного типа подшипника методику и подходящий измерительный инструмент. Ручное покачивание кольца может выявить грубую неисправность, но не заменяет измерения.

Что нельзя делать: пытаться уменьшить люфт подшипника ударами, чрезмерной затяжкой крепежа или произвольным изменением посадки. Такие действия могут привести к повреждению детали или уменьшению рабочего зазора ниже допустимого значения.

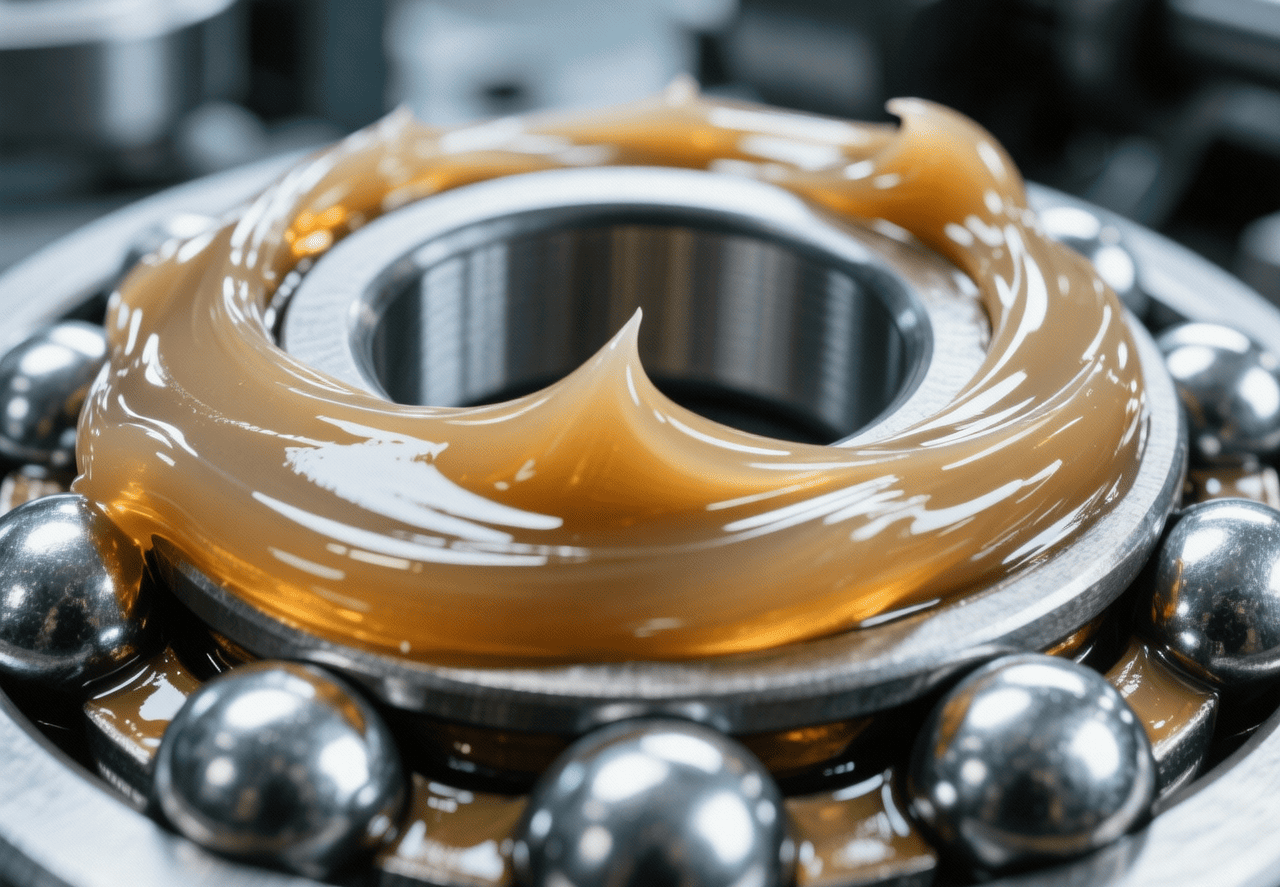

Проверка уплотнений и заводской смазки

Для закрытых и уплотненных подшипников осмотрите защитные шайбы или уплотнения. Они не должны иметь видимых деформаций, разрывов, вмятин и следов смещения.

Если на поверхности заметны следы вытекания смазки, необходимо выяснить причину. Незначительные следы смазочного материала сами по себе не всегда свидетельствуют о дефекте, однако выраженная утечка, загрязнение или повреждение уплотнения требуют дополнительной проверки.

Не следует автоматически добавлять смазку в новый закрытый подшипник. Он может быть заполнен на заводе составом, рассчитанным на предусмотренный режим эксплуатации. Дополнительное заполнение способно нарушить условия работы, увеличить сопротивление вращению и вызвать нагрев.

Для открытых подшипников способ и количество смазывания определяют по документации изготовителя и требованиям узла.

Проверка посадочных поверхностей вала и корпуса

Даже исправный подшипник может быстро выйти из строя, если установить его на неподготовленные или изношенные посадочные поверхности. Поэтому перед монтажом необходимо проверить не только саму деталь, но и сопряженные элементы.

Осмотрите вал и корпус на наличие:

• задиров, заусенцев и забоин;
• коррозии и загрязнений;
• следов проворачивания ранее установленного кольца;
• износа посадочного места;
• деформации или повреждения плечиков;
• загрязнений в канавках и отверстиях;
• повреждений резьбы и элементов фиксации.

При необходимости измерьте диаметры, овальность и другие параметры посадочных мест. Полученные значения сравнивают с чертежом, ремонтной документацией или требованиями изготовителя оборудования.

Посадку выбирают не только по номинальному размеру. Учитывают тип нагрузки, характер ее приложения к кольцам, рабочую температуру, частоту вращения и конструкцию опоры. Неправильный натяг способен уменьшить внутренний зазор, а чрезмерно свободная посадка – вызвать смещение или проворачивание кольца.

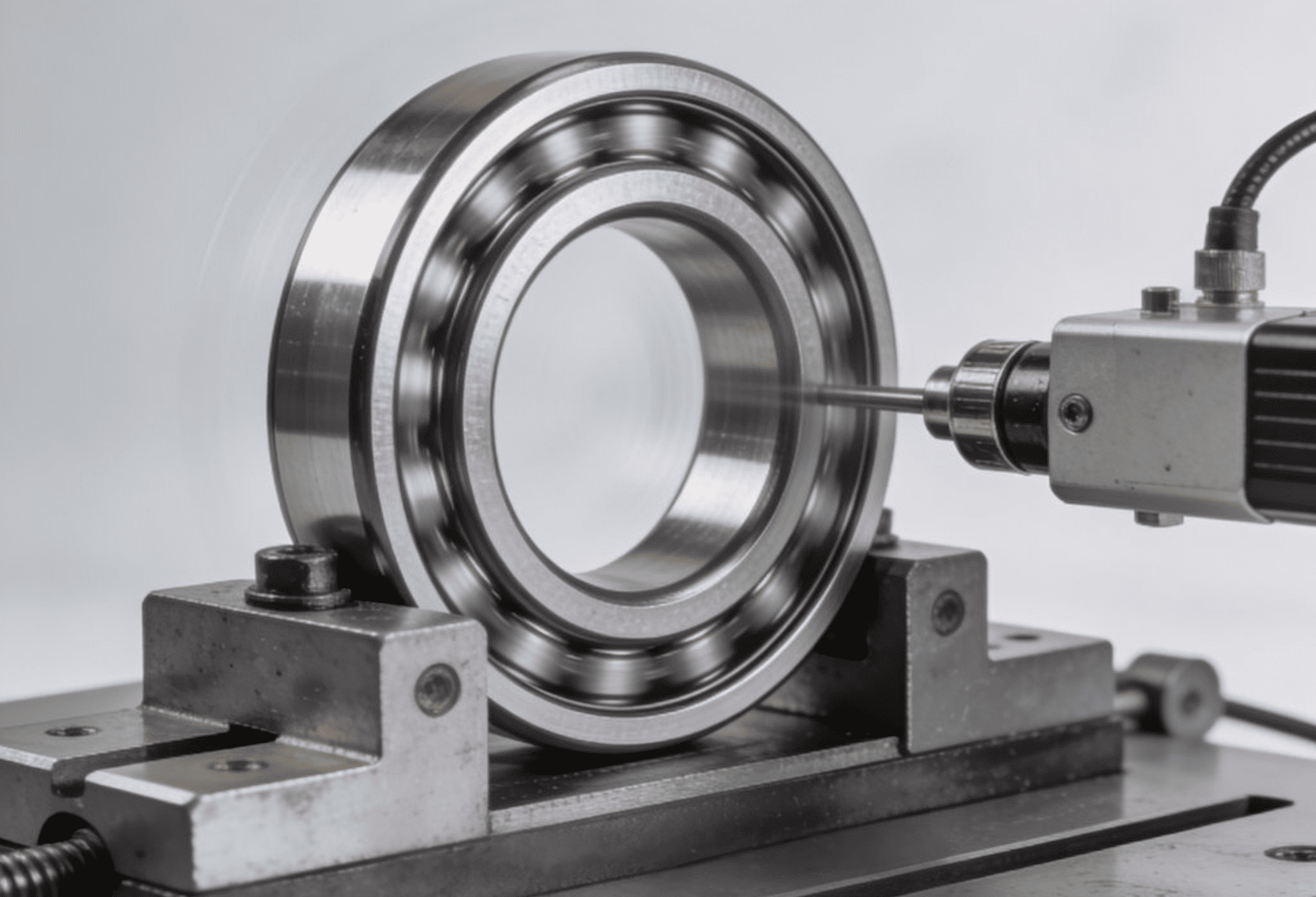

Использование измерительных методов для ответственных узлов

Визуальный осмотр и ручная проверка подходят для первичного контроля, но не позволяют выявить все дефекты. Для ответственных, быстроходных и высоконагруженных механизмов могут потребоваться дополнительные измерения.

В зависимости от требований применяют:

• измерение основных размеров;
• проверку внутреннего зазора;
• контроль радиального и осевого биения;
• проверку геометрии посадочных поверхностей;
• инструментальный контроль вибрации после сборки;
• специальные методы неразрушающего контроля, если они предусмотрены технологией.

Метод выбирают по типу подшипника и характеру предполагаемого дефекта. Не каждую проверку можно выполнить без специальной оснастки, а результаты измерений необходимо сопоставлять с допусками конкретного исполнения.

Таблица: что проверять перед установкой подшипника

Когда подшипник нельзя устанавливать

Подшипник не следует устанавливать без дополнительной оценки, если обнаружены трещины, выраженная коррозия рабочих поверхностей, сколы, глубокие задиры, деформация колец или уплотнений, отчетливое заклинивание либо несоответствие техническим требованиям.

Сомнительную деталь нельзя считать исправной только потому, что она новая или вращается вручную. В то же время не каждое отклонение означает окончательную непригодность: решение зависит от типа повреждения, требований производителя и возможности достоверно оценить состояние.

Если подшипник поврежден, не пытайтесь исправить рабочие поверхности шлифованием, полировкой или ударами. Такие действия могут изменить геометрию, нарушить точность и привести к еще более быстрому отказу.

ПОДБЕРЕМ ПОДШИПНИК
ПОД ВАШУ ЗАДАЧУ

Наш специалист поможет подобрать подходящую
модель или его аналог, подскажет по цене и срокам

Вы даете согласие на обработку персональных данных в соответствии с Политикой обработки персональных данных

Отправить

Как подготовить подшипник к монтажу

После проверки соблюдайте чистоту на всех этапах установки. Рабочее место, инструмент, вал и корпус должны быть очищены от абразивных частиц, стружки, старой смазки и других загрязнений.

Основные правила подготовки:

1. Подтвердите соответствие маркировки требованиям оборудования.
2. Проверьте состояние подшипника и посадочных поверхностей.
3. Подготовьте подходящий монтажный инструмент.
4. Не снимайте заводские уплотнения без необходимости.
5. Не удаляйте заводскую смазку, если это не предусмотрено технологией.
6. При необходимости используйте только подходящий способ нагрева и контролируйте температуру.
7. При монтаже передавайте усилие через устанавливаемое с натягом кольцо, не нагружая тела качения.
8. После установки проверьте работу узла в предусмотренном режиме.

Правильная подготовка снижает риск повреждения подшипника еще до начала эксплуатации и помогает избежать повторного ремонта.

Проверка подшипника перед установкой включает сверку маркировки, осмотр упаковки и рабочих поверхностей, оценку вращения, состояния уплотнений и смазки, а также контроль посадочных мест. Для ответственных узлов могут потребоваться инструментальные измерения.

Главное правило – не устанавливать деталь с необъясненными повреждениями или несоответствием спецификации. Чистота, корректная проверка и подходящий монтажный инструмент помогают снизить вероятность раннего отказа и продлить ресурс оборудования.
